エクストレイル T31 × 純正ナビ MM312D-A にVTR入力を追加して、Bluetoothで音楽を聴けるようにした

2026-10-13 · 車 · #エクストレイル T31 #カーナビ #DIY

うちのエクストレイル（T31）には、日産のディーラーオプションナビ MM312D-A が付いています。ナビは交換せずに、スマホの音楽を車のスピーカーで聴けるようにしたいと思いました。

MM312D-A にも Bluetooth はありますが、取扱説明書を見た限り電話（ハンズフリー）用で、音楽を飛ばして再生する機能はありません。AUX 端子（3.5mm）も付いていません。

そこで、ナビ背面に VTR 入力アダプターをつないで RCA 入力を作り、そこに Bluetooth レシーバーをつなぐことにしました。結果、ナビの音源を「VTR」に切り替えると、スマホの音楽が車のスピーカーから鳴るようになりました。

構成

スマホ
  │ Bluetooth
  ▼
Anker Soundsync（Bluetooth レシーバー）── USB ── シガーソケットの USB 電源
  │ RCA（白・赤）
  ▼
中継コネクター（アダプター付属）
  │
  ▼
VTR 入力アダプター（RCA 白・赤を使用。黄色の映像は使わない）
  │ ナビ裏 → グローブボックス裏 → 既存配線のグロメット → グローブボックス内
  ▼
MM312D-A 背面の空き端子

使ったもの

部品	型番など	用途
MM312D-A用 VTR入力アダプター（プレーンズシステム）	D-NVTR02-MM312D-A	ナビ背面に挿して RCA 入力を作る。ケーブル長 1.5m、RCA オス、メス-メスの中継ジャック付き
Anker Soundsync	A3341	Bluetooth で受けた音を RCA で出す。RCA ケーブルは付属品を使用
USB カーチャージャー	手持ちのもの	レシーバーの電源

工具	備考
エーモン内張りはがしスタンダード（3504）	グラスファイバー製でしっかりしています。昔使っていた薄くて安いものは、経年劣化で折れてしまいました
ドライバー	一般的なサイズのもの。ナビの固定ネジ用
養生テープ	パネルの縁の保護

アダプターはナビの型番で選びます。同じ MM312D でも、-W のほうは AUX 端子があるなど、外部入力の仕様が違います。

作業前に

キースイッチを OFF にしてから作業します。取扱説明書にも、外部機器を接続する前にキースイッチを OFF にするよう書かれています。
私はバッテリーのマイナス端子は外さず、キー OFF だけで作業しました。取扱説明書によると、バッテリーとの接続が断たれるとラジオ局などのメモリーが消えます。どちらにするかはお好みですが、ナビ裏には電源のコネクターも並んでいるので、工具や端子を金属部分に当てないよう注意してください。
パネルの縁は養生テープで保護しておくと安心です。

作業手順

1. グローブボックスを外して空きカプラーを探す（見つからず）

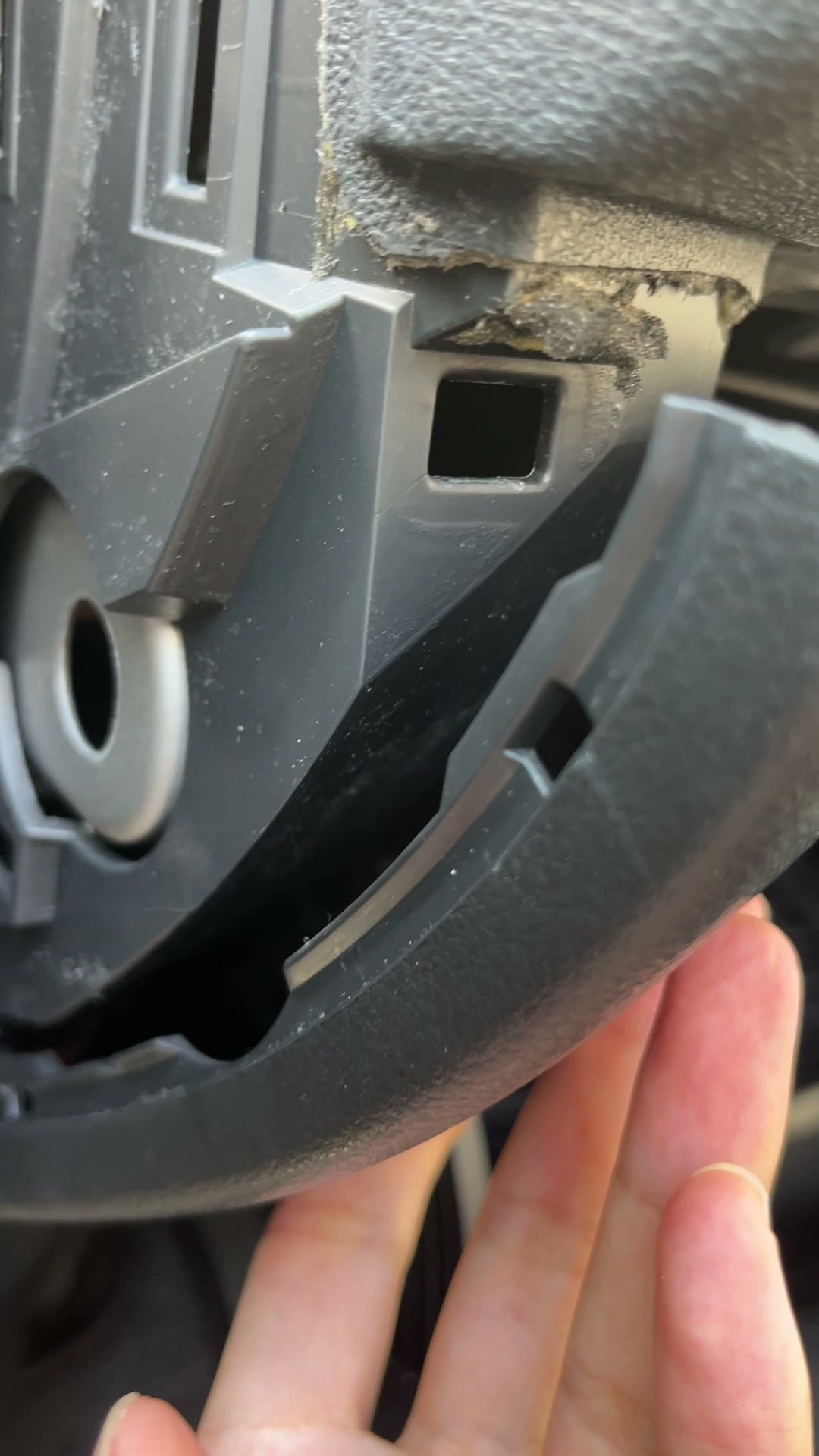

最初は、グローブボックスの裏に外部入力用の空きカプラーがあるのではないかと思って、グローブボックスを外しました。

ところがクリップが多くて、何がどこに引っかかっているのか分かりにくい。少しずつ外していきましたが、結局それらしいカプラーは見つかりませんでした。

2. ナビを外す

方針を変えて、ナビを外して背面に直接つなぐことにしました。

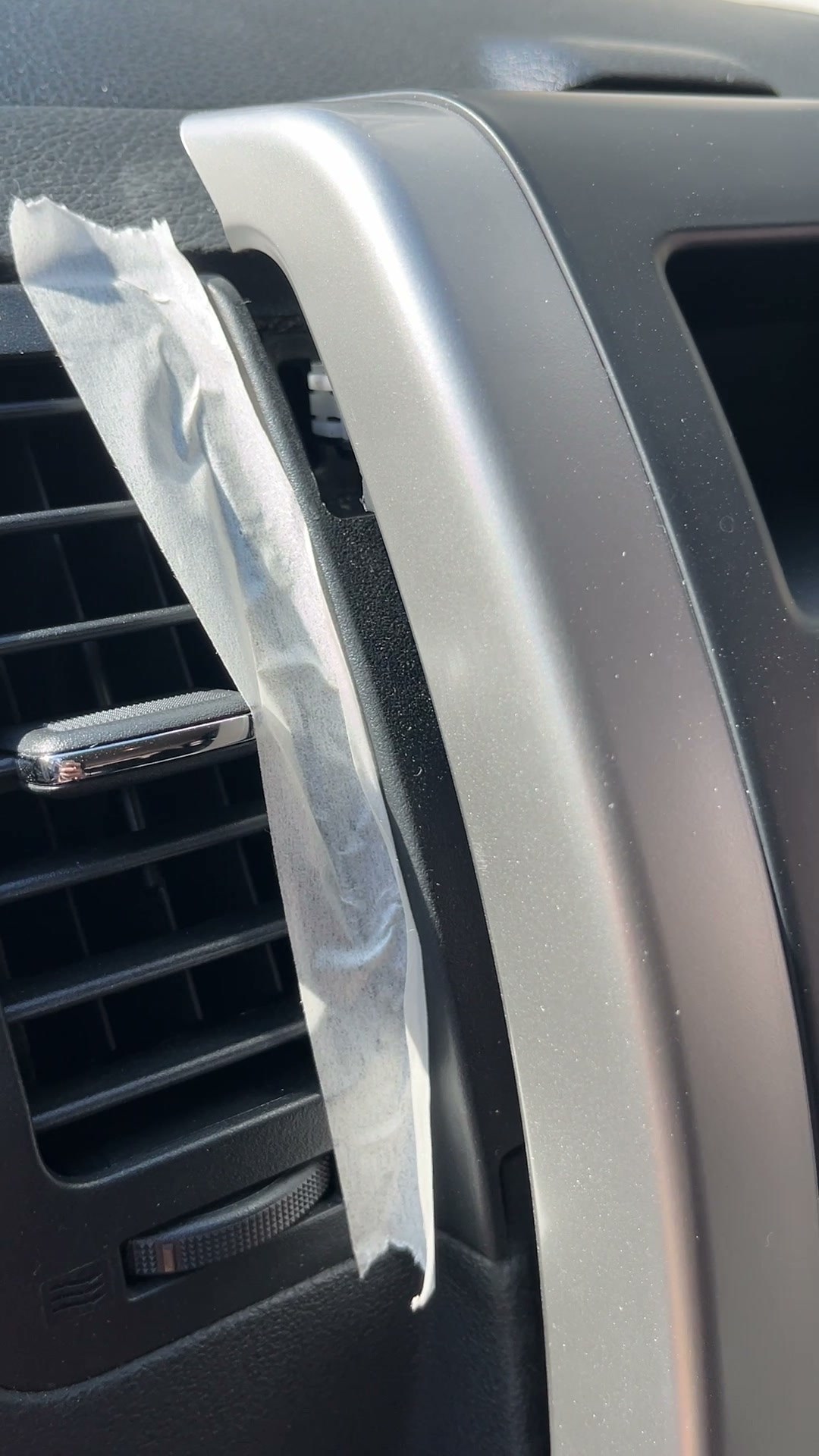

ナビ左のシルバーのパネルの縁に養生テープを貼って保護。センターパネルは、上側の左右に内張りはがしを差し込んでこじれば、ベコッと簡単に外れます。ナビ本体はネジ4本で留まっていました（たしか4本です）。

3. 背面のラベルを剥がす

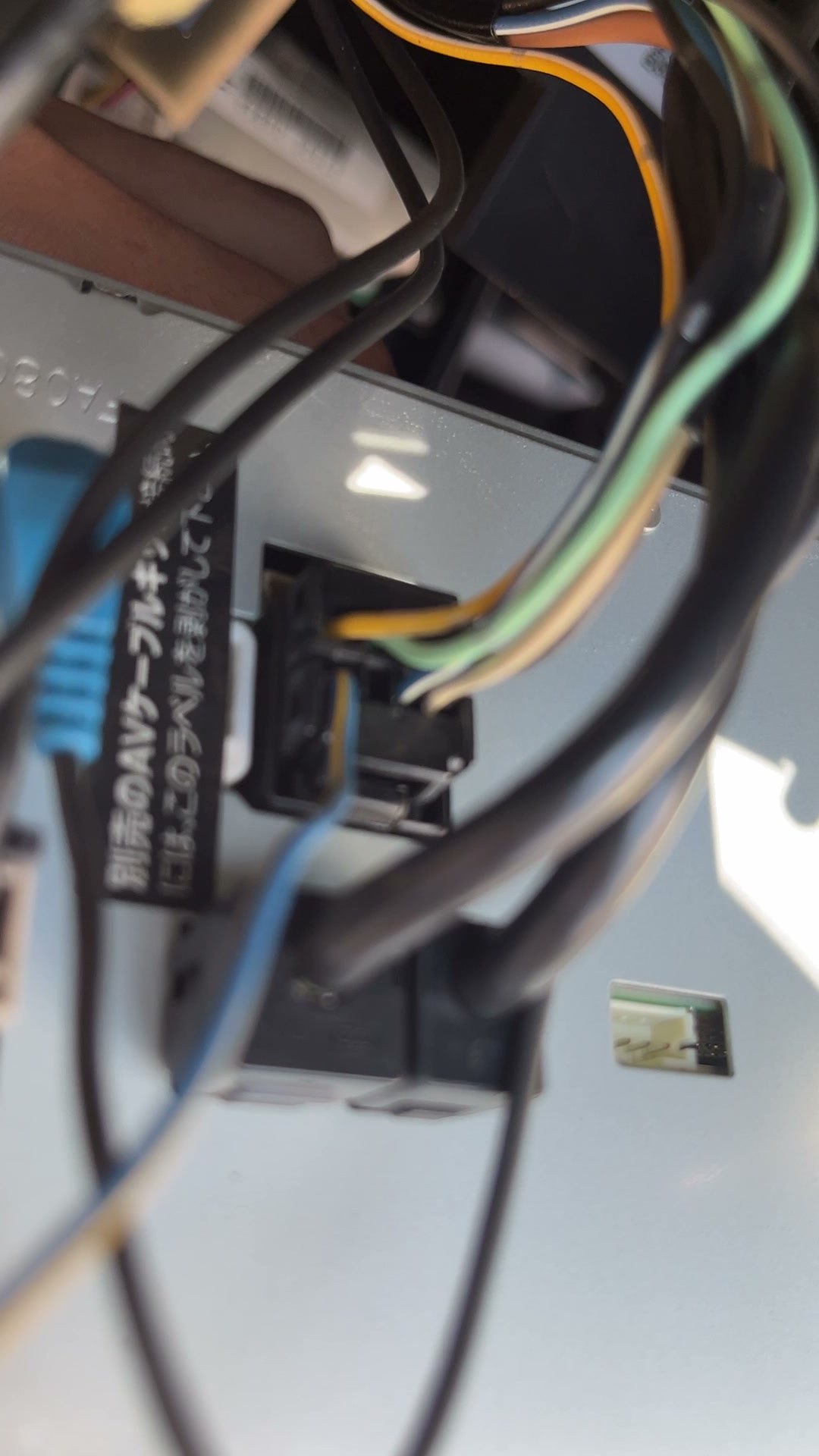

ナビを引き出すと、背面の空いている端子に「別売の AV ケーブルキット…」と書かれたラベルが貼ってありました。AV ケーブルキットを付けるときはこのラベルを外すように、という内容なので剥がします。ここが VTR 入力の接続先です。

4. VTR 入力アダプターを挿して、ケーブルをグローブボックス裏へ

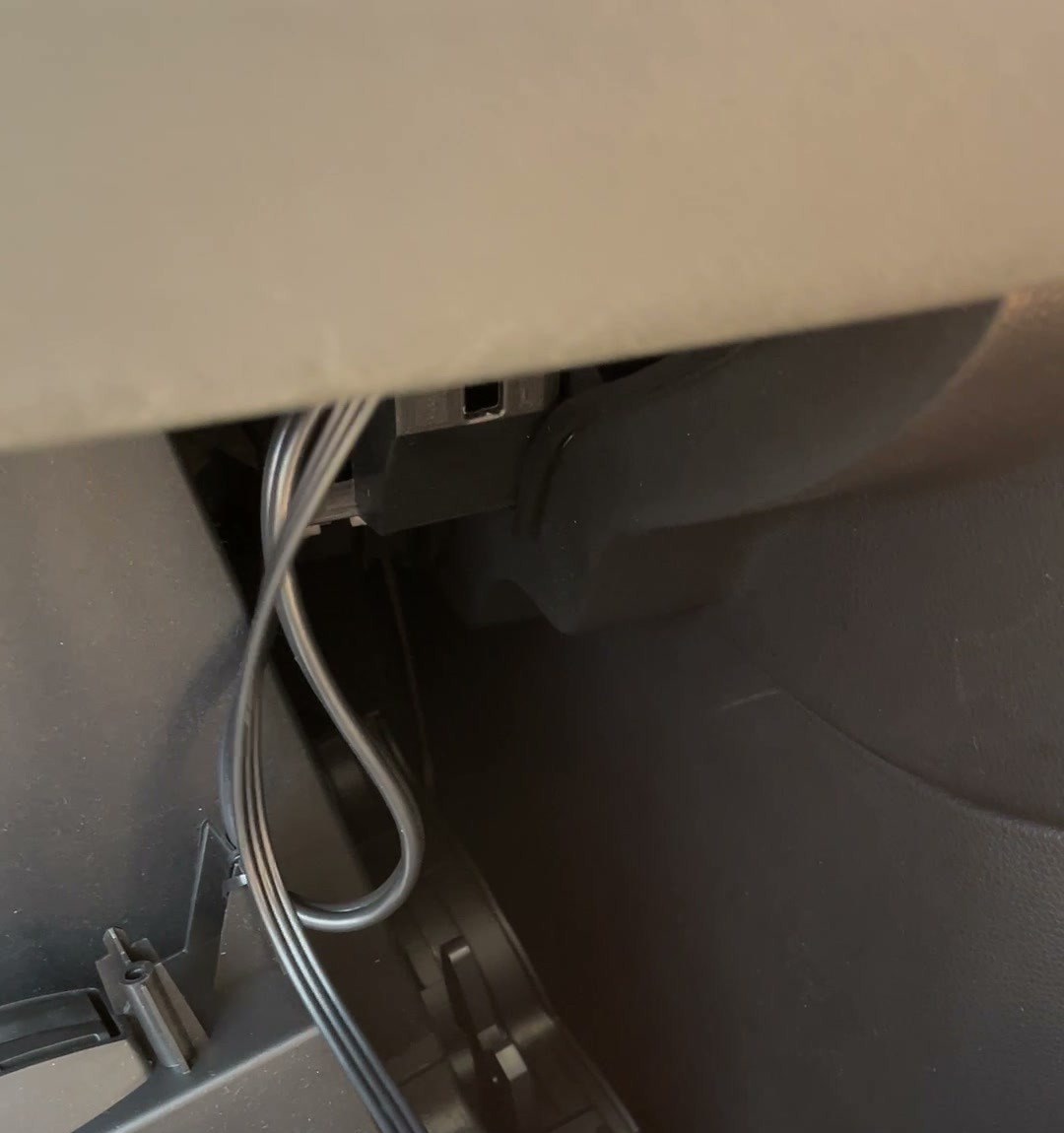

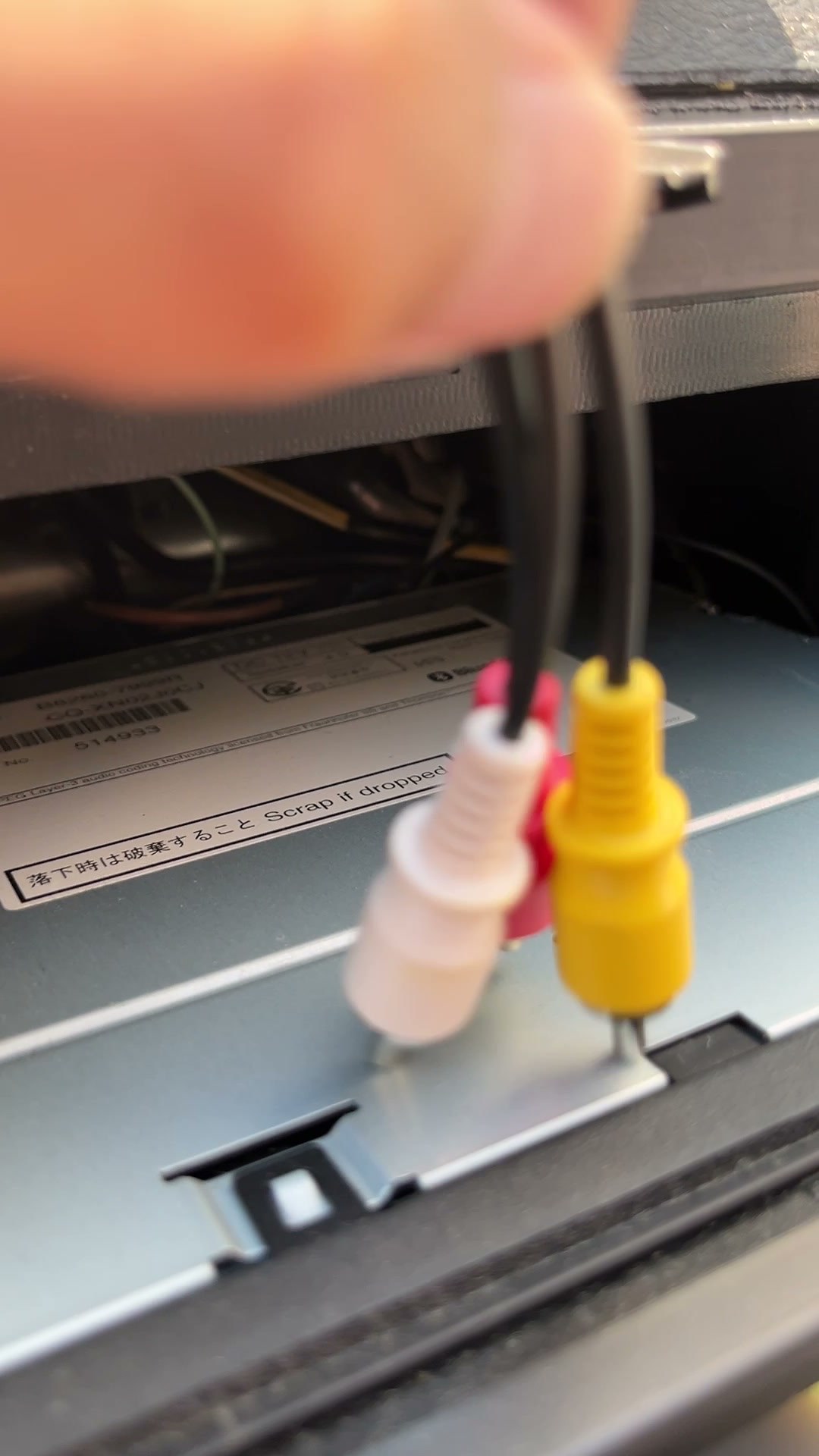

ラベルの下の端子に VTR 入力アダプターを挿し、RCA 側をダッシュの中からグローブボックスの裏へ下ろしていきます。

5. グローブボックスの中に出す（最初は穴を間違えた）

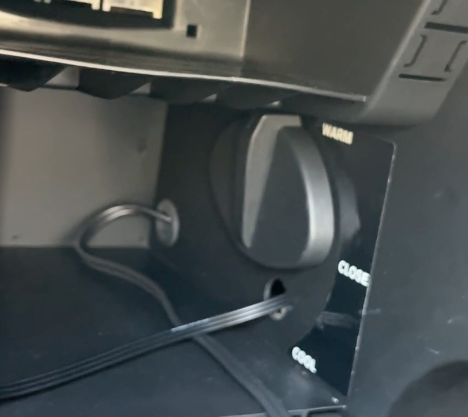

グローブボックスの奥には穴がいくつかあり、最初はそのひとつに通して「通った」と喜んでいました。ところが、手前の3つの穴はグローブボックスの通風穴（WARM／COOL の切替ダイヤルがある、冷暖房用の穴）で、配線用ではありませんでした。

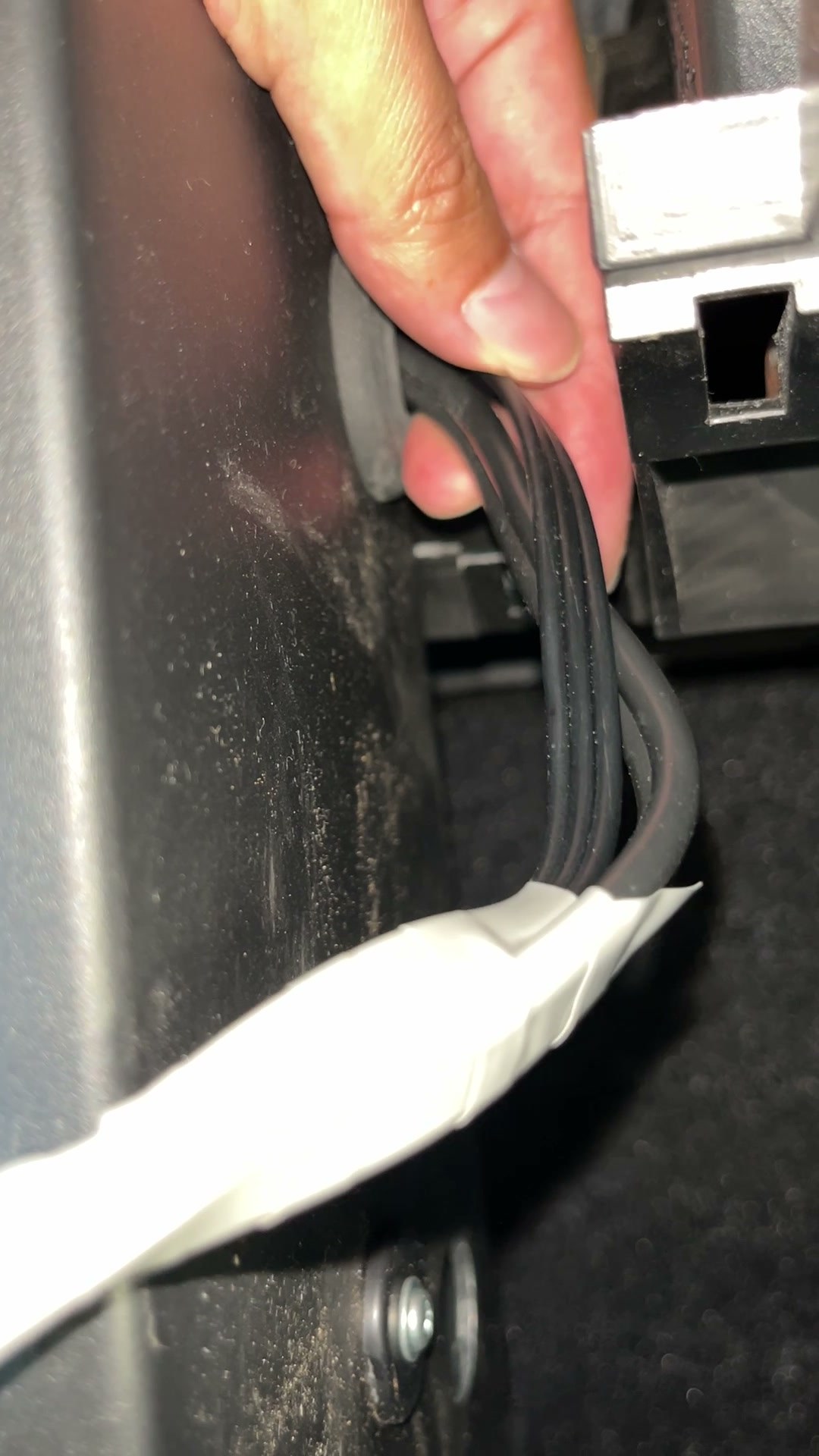

正解は奥のグロメット（ゴムの通し穴）です。元から配線が通っているところに、少し無理やり一緒に通しました。

6. レシーバーをつないで電源を取る

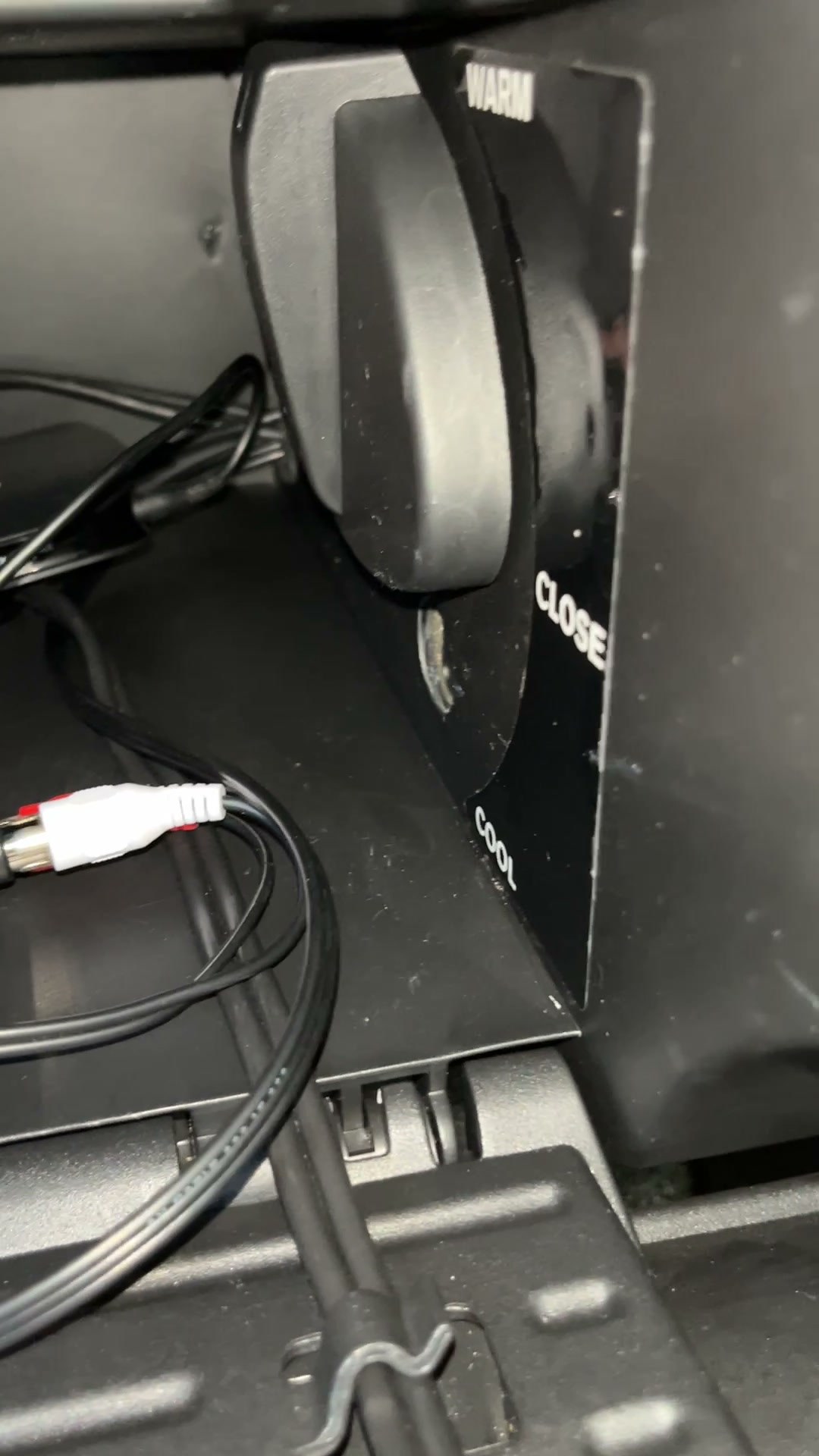

グローブボックス内に Anker Soundsync を置き、付属の RCA ケーブル（白・赤）を、アダプター付属の中継コネクターでアダプターの RCA（白・赤）とつなぎます。黄色（映像）は使いません。

困ったのは電源です。グローブボックスの中に USB 電源がないので、レシーバーの USB ケーブルをグローブボックスの隙間から裏を回して、シガーソケットまで這わせました。なんとか届きましたが長さに余裕がないので、延長ケーブルを足す予定です。ナビの裏から USB 電源を取る方法も考えています。

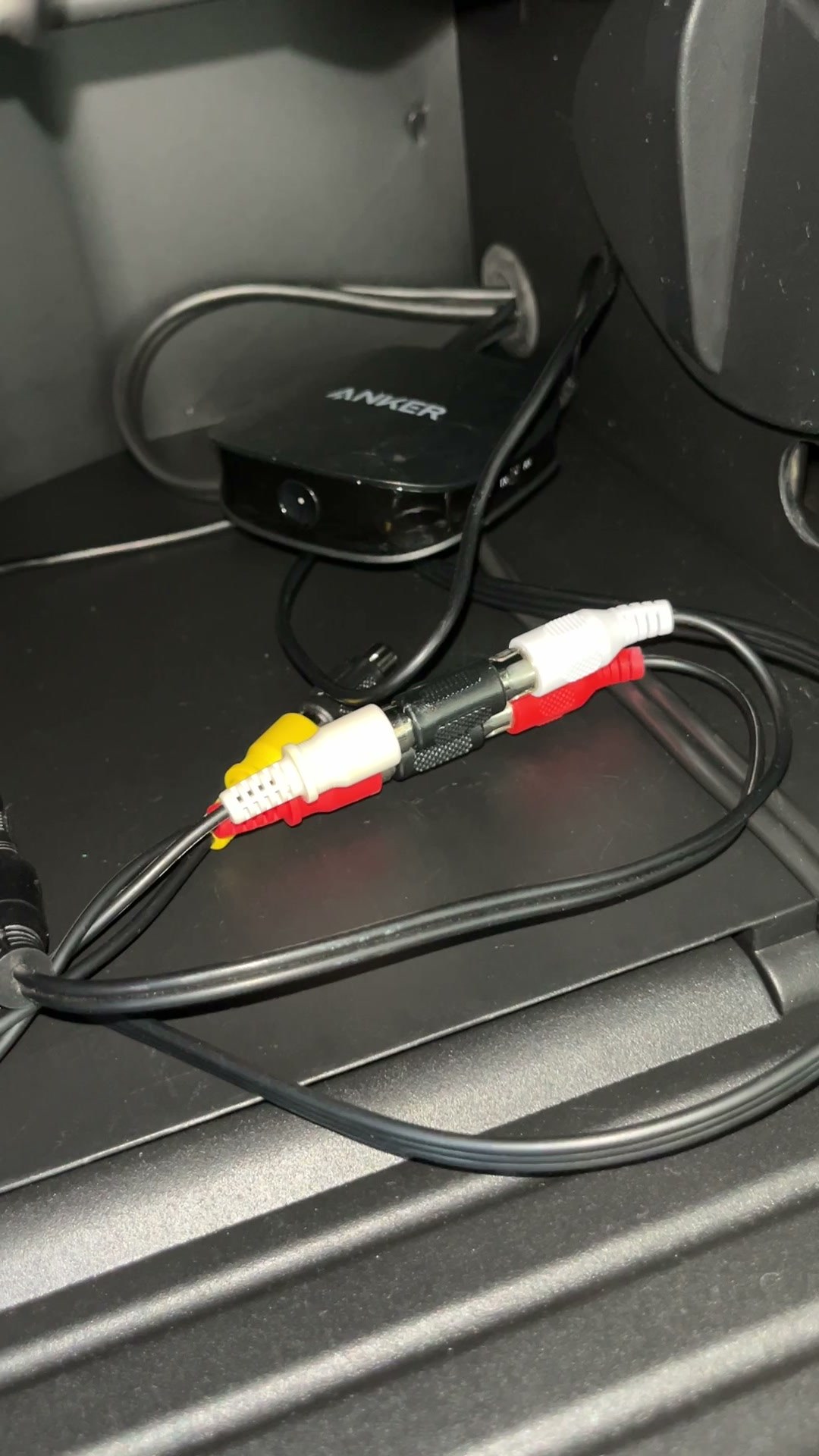

Anker Soundsync とアダプターを中継コネクターでつなぐ。黄（映像）は使わない

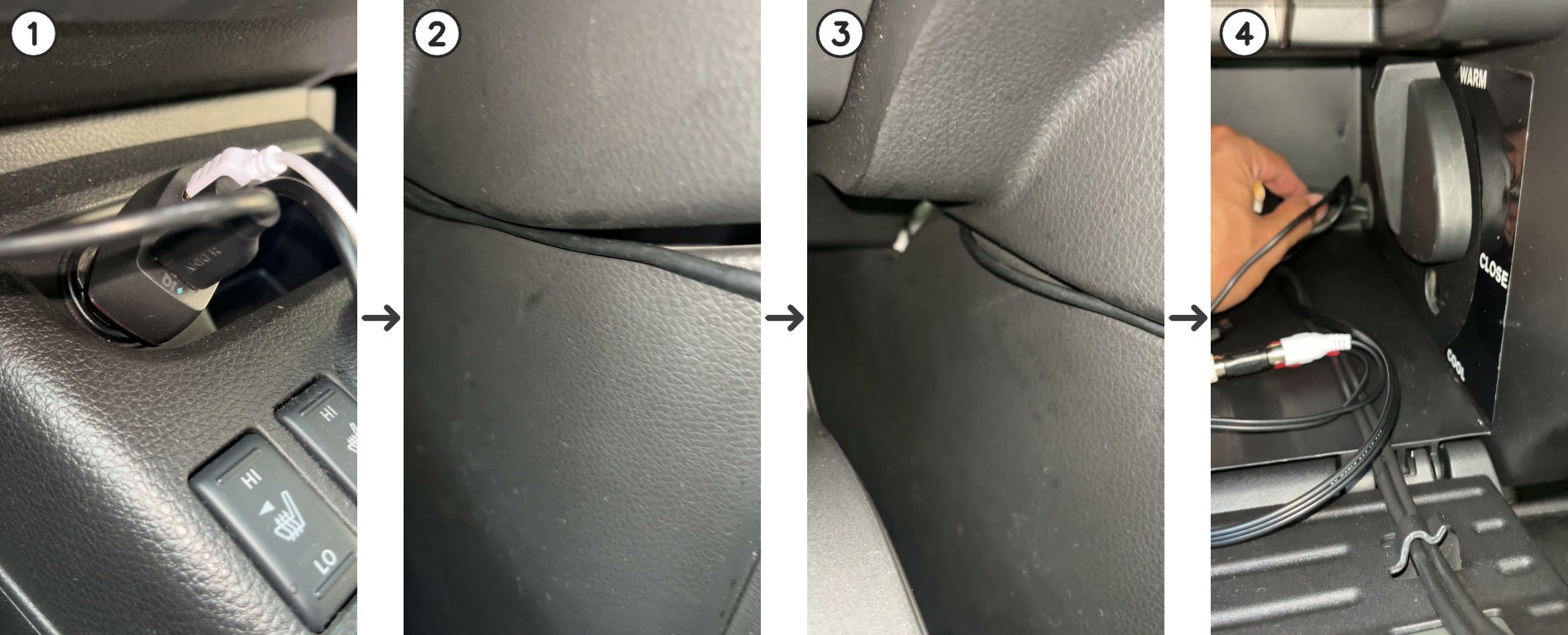

USB ケーブルの経路。① シガーソケットの USB 電源から、②③ コンソールの脇を這わせて、④ グローブボックスの中へ

7. 動作確認

ナビの AV ボタンを押すとソースに「VTR」が出てくるので、それを選びます。スマホと Soundsync をペアリングして音楽を流すと、車のスピーカーから鳴りました。音量や音質で特に気になることはありませんでした。

やってみて分かったこと

グローブボックス裏には空きカプラーが見つからなかった。 少なくとも私の車では、ナビを外して背面につなぐのが近道でした。
ナビ背面の空き端子には目印のラベルがある。 「別売の AV ケーブルキット…」のラベルが貼られた端子が接続先です。
グローブボックスの手前の穴は通風穴。 配線は奥のグロメットから通します。
センターパネルは簡単に外れる。 上側の左右をこじるだけです。ただ、内張りはがしは薄いものだと折れることがあるので、しっかりしたものを使うと安心です。
レシーバーの電源は事前に考えておく。 グローブボックス内に電源がないので、USB ケーブルの長さか電源の取り方を先に決めておくと楽です。なお Anker の公式サイトには、Soundsync について「Micro USB を接続しながらの連続使用は避けてください」と書かれています。常時給電で使う場合は頭に入れておいたほうがよさそうです。

補足：MM312D-A の外部入力の仕様（取扱説明書より）

外部入力は別売の VTR ケーブルをナビ本体に接続する方式。端子は VIDEO IN（黄）、AUDIO IN 右（赤）、左（白）。
AUX（3.5mm）は MM312D-W／MM112-W のみで、MM312D-A にはない。
VTR の映像は停車中のみ表示。音声は走行中も出る。
VTR の音声を聞きながら地図を表示できる。

まとめ

MM312D-A の背面にある空き端子に VTR 入力アダプターを挿し、RCA の音声に Bluetooth レシーバーをつなぐだけで、ナビを交換せずにスマホの音楽を聴けるようになりました。つまずいたのは、空きカプラーが見つからなかったことと、通線する穴を間違えたこと。残っているのはレシーバーの電源の取り回しです。
